| 中心傳動刮泥機 |
| 發布時間：2009/5/21 已被閱讀：2712次 【打印此頁】 【返回前頁】 |
|
|
【用途與簡介】

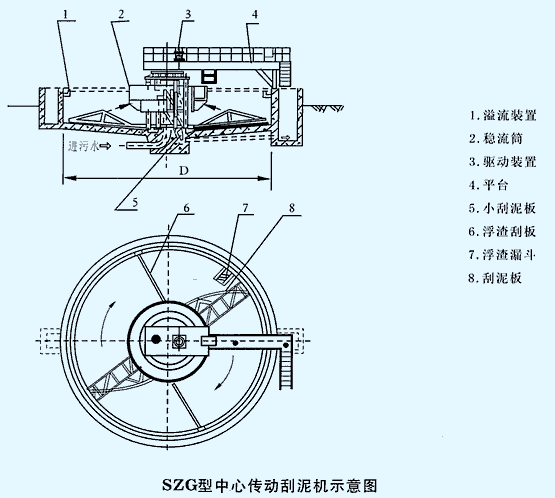

SZG型多用于輻流式沉淀池，即初次沉淀池的污泥排除的和排除浮渣。本機為中心傳動、平臺固定支墩式，通常直徑范圍在8米至20米。小型下部采用整體對螺線刮板，中大型下部采用多板傾斜刮板，上部帶有浮渣收集裝置，池中心配水與排泥。
用戶選定型號后提供詳細土建條件圖。
【技術參數】
| 型號 |
池徑D
(m) |
池深
(m) |
周邊線速度
(m/min) |
電機功率 |
| SZG8 |
8 |
2.5、3、3.5 |
1.0 |
0.75 |
| SZG10 |
10 |
2.5、3、3.5 |
1.1 |
0.75 |
| SZG12 |
12 |
2.5、3、3.5 |
1.2 |
0.75 |
| SZG14 |
14 |
2.5、3、3.5 |
1.3 |
1.5 |
| SZG16 |
16 |
2.5、3、3.5 |
1.4 |
1.5 |
| SZG18 |
18 |
2.5、3、3.5 |
1.5 |
1.5 |
| SZG20 |
20 |
2.5、3、3.5 |
1.6 |
2.2 |
| SZG25 |
25 |
2.5、3、3.5 |
2.0 |
2.2 |
| SZG30 |
30 |
2.5、3、3.5 |
2.5 |
3 |

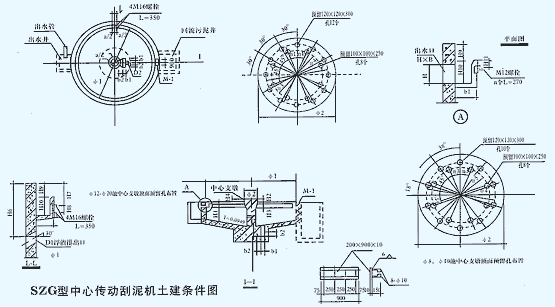

【土建尺寸參數】
| 參數 |
SZG20 |
SZG18 |
SZG16 |
SZG14 |
SZG12 |
SZG10 |
SZG8 |
| H1(m) |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
2.5；3.0；3.5 |
| H2(m) |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
| H3(m) |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
| H4(m) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| H5(m) |
1.5 |
1.5 |
1.5 |
1.5 |
1.2 |
1.2 |
1.2 |
| H6(m) |
1.848 |
1.848 |
1.848 |
1.848 |
1.848 |
1.357 |
1.357 |
| H7(m) |
0.675 |
0.675 |
0.675 |
0.675 |
0.675 |
0.645 |
0.570 |
| H8(m) |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
0.22 |
| H9(m) |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
| H10(m) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.5 |
| H11(m) |
0.141 |
0.141 |
0.141 |
0.141 |
0.141 |
0.141 |
0.141 |
| φ(m) |
20.0 |
18.0 |
16.0 |
14.0 |
12.0 |
10.0 |
8 |
| φ(m) |
1.95 |
1.95 |
1.95 |
1.8 |
1.8 |
1.5 |
1.5 |
| φ(m) |
1.45 |
1.45 |
1.45 |
1.3 |
1.3 |
1.0 |
1.0 |
| φ(m) |
1.61 |
1.61 |
1.61 |
1.45 |
1.45 |
1.16 |
1.16 |
| φ(m) |
1.3 |
1.3 |
1.3 |
1.3 |
1.2 |
0.892 |
0.892 |
| b1(m) |
0.5 |
0.5 |
0.5 |
0.5 |
0.45 |
0.4 |
0.4 |
| b2(m) |
0.6 |
0.6 |
0.6 |
0.6 |
0.5 |
0.5 |
0.5 |
| b3(m) |
0.5 |
0.5 |
0.5 |
0.5 |
0.4 |
0.4 |
0.4 |
| b4(m) |
0.5 |
0.5 |
0.5 |
0.5 |
0.4 |
0.4 |
0.4 |
| b5(m) |
0.3 |
0.3 |
0.3 |
0.3 |
0.25 |
0.25 |
0.25 |
| 預埋套管D1(mm) |
300 |
300 |
300 |
300 |
300 |
200 |
200 |
| 預埋套管D2(mm) |
400 |
400 |
350 |
300 |
300 |
250 |
200 |
| n1(個)均布 |
118 |
105 |
89 |
82 |
68 |
58 |
45 |
| H×B(m) |
0.4×0.6 |
0.4×0.6 |
0.4×0.6 |
0.4×0.5 |
0.4×0.5 |
0.3×0.4 |
0.3×0.4 |
| a(m) |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.5 |
0.5 |  |
|
|
|
